ERM 10/17 Ø35
Mit Sicherheit einer der besten Motoren seiner Art.
Der neue EVEROXX-Rolladenmotor ERM 10/17 Ø35 mit seinen 10 Nm Leistung ist der ideale Basis-Motor für alle Kunststoff-Rolläden bis ca. 5 qm Fläche oder 25 kg Zugkraft. Bereits in der 5. Generation bietet die ERM-Serie ausgereifte und bewährte Technik zu einem Preis- / Leistungsverhältnis das seinesgleichen sucht. EVEROXX Rolladenmotore sind einfach einzubauen, arbeiten präzise, sind überaus langlebig und dank High-Tech Planetengetriebe flüsterleise. Da wir von der überragend hohen Qualität unserer Rolladenmotoren zu 100% überzeugt sind, geben wir Ihnen ganze 10 Jahre Garantie* auf die ERM-Serie gemäß unseren Bedingungen.
Getestet auf über 20.000 BewegungszyklenDer Antrieb der ERM-Serie wird von einem leistungsstarken Elektromotor übernommen. Das Modell für die kleinere SW40-Welle leistet bis zu 10 Nm – damit hebt und senkt der ERM 10/17Ø35 Rolladenpanzer von bis zu 25 kg. Bitte nutzen Sie unsere Leistungsberechnung weiter unten und vermeiden Sie eine Unter- oder Überdimensionierung der benötigten Motorleistung. Idealerweise passt die Kraft des Motors exakt zum Gewicht des Rolladen.

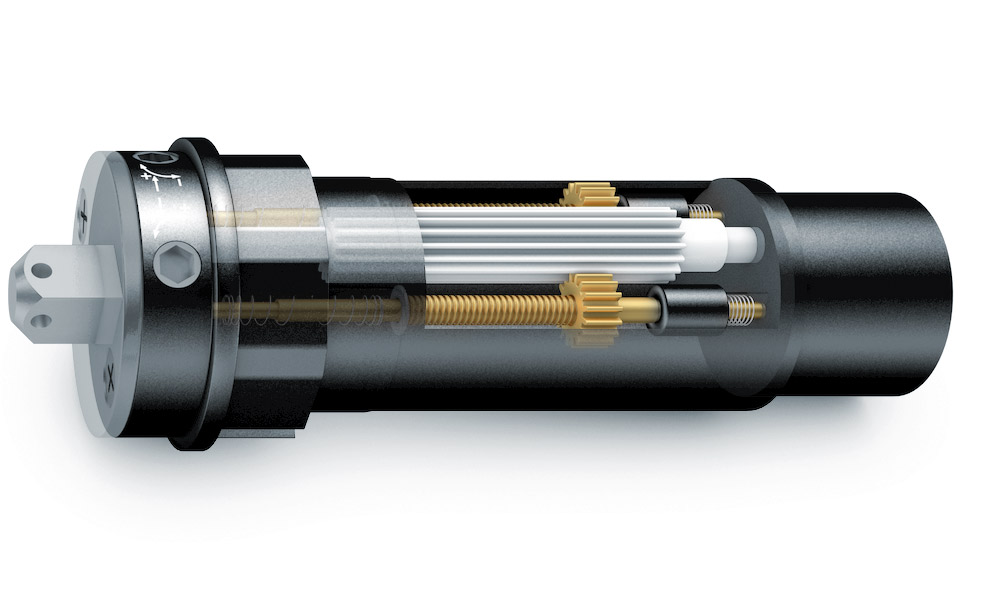

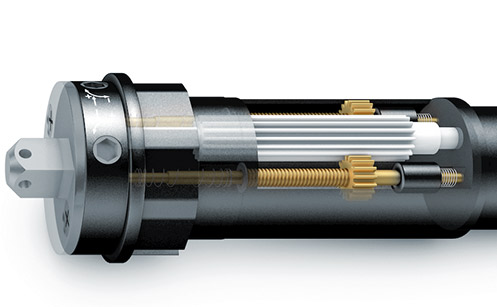

Mit 100% dauerhafter Genauigkeit Die von uns eingesetzte mechanische Endlageneinstellung mittels zwei unabhängiger Einstellschrauben ist besonders präzise einzurichten. Damit gelingt Ihnen die punktgenaue Endlageneinstellung Ihres Motors innerhalb kürzester Zeit. Einmal eingerichtet, können Sie sich darauf verlassen, dass der Motor über Jahrzehnte hinweg exakt die eingelernten Positionen anfährt und genau dann stoppt, wenn Sie es wünschen.

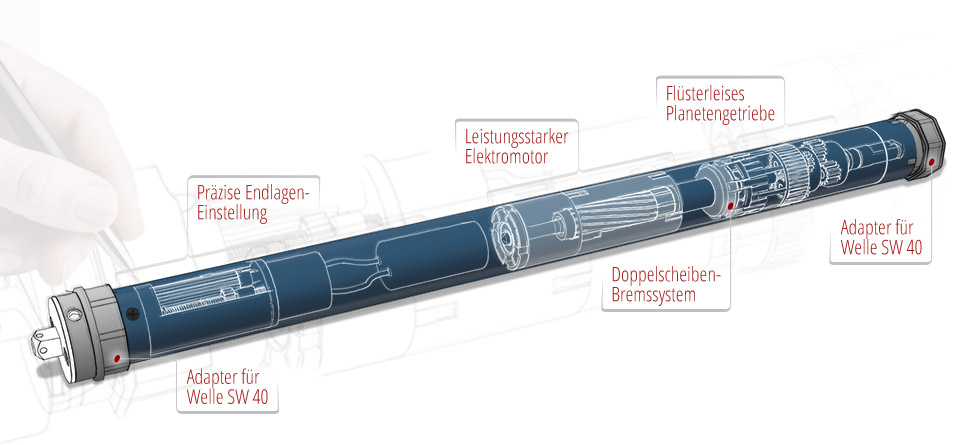

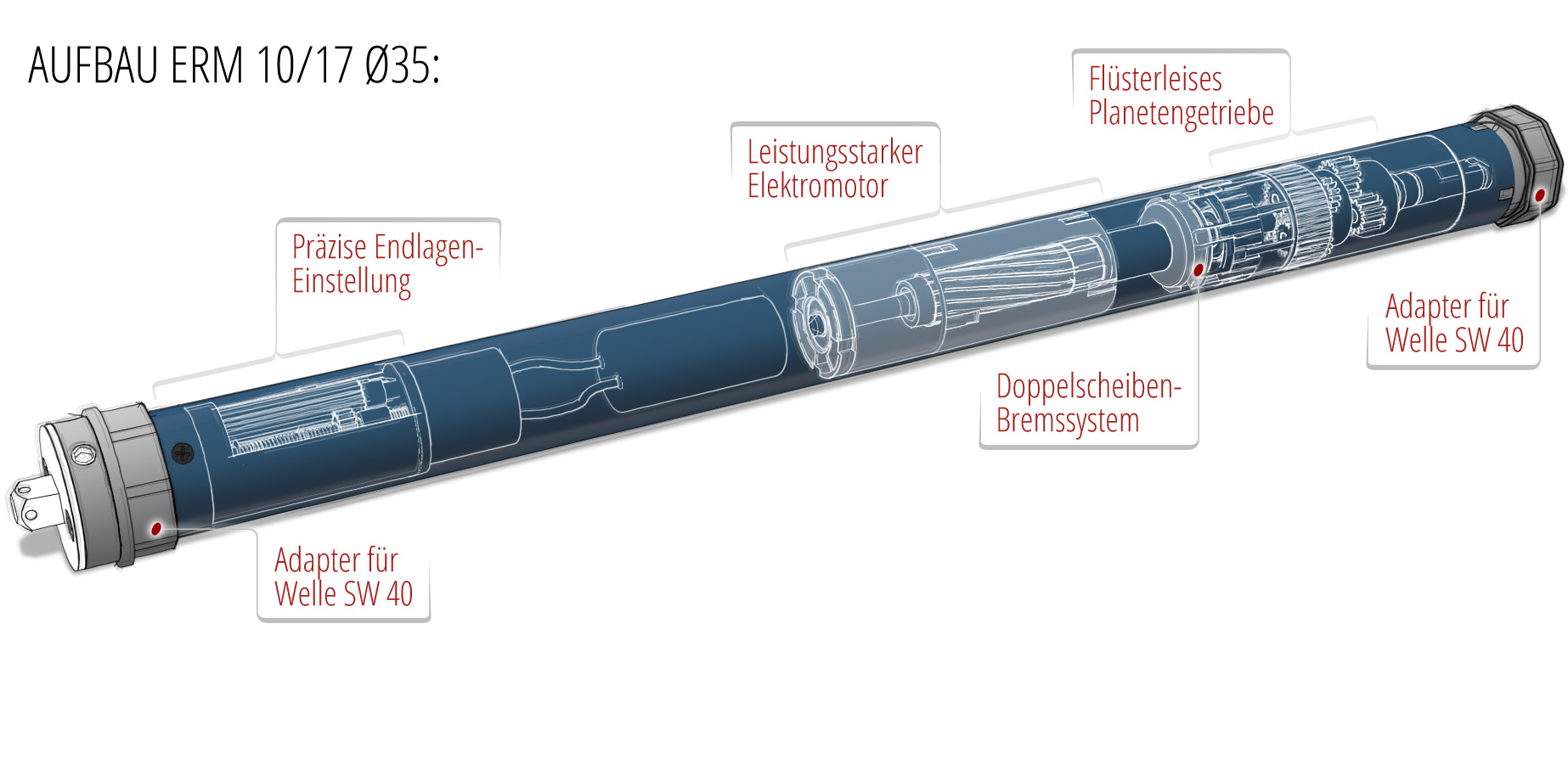

Mit Doppelscheiben-BremssystemUm die große Kraft des verbauten Elektromotors auf den Rolladenpanzer übertragen zu können, setzen wir ein mehrstufiges Planetengetriebe ein. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente. Das Doppelscheiben-Bremssystem sorgt für ein weiches, punktgenaues Anhalten ohne jeden Nachlauf. Beim Ausschalten oder bei Stromausfall liegt automatisch die volle Bremsleistung an. Denn – sicher ist sicher!
Weitere Vorteile des “ERM 10/17 Ø35” | ||
|---|---|---|
| Wartungsfrei auf Lebzeit | Thermo-Überhitzungsschutz | Für Rechts- & Linkseinbau |
| Schutzart: IP 44 (Spritzwasserschutz) | Einbruchschutz dank Selbsthemmung | Leichte Selbstmontage |
| Motorhalt an jeder Zwischenposition | Geringer Stromverbrauch (nur 0,60 A) | Deutschsprachige Anleitung |
| Die ERM-Serie ist kombinierbar mit einer Vielzahl von Steuerungen, wie z.B.: Schaltern, Zeitschaltuhren oder Funksystemen | ||

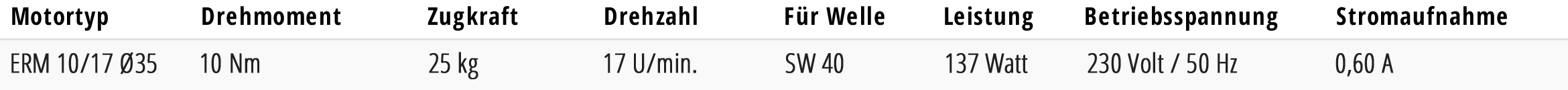

Technische Daten
| Hersteller: | EVEROXX (Tradero GmbH) |
| Produktbezeichnung: | ERM 10/17 Ø35 |
| Artikelnummer: | 83510 |
| Zugkraft: | 25 kg |
| Rohrdurchmesser: | 35 mm |
| Geschwindigkeit: | 17 U/min. |
| Drehmoment: | 10 Nm |
| Anschlussspannung: | 230 Volt / 50 Hz |
| Stromaufnahme: | 0,60 A |
| Motorleistung: | 137 Watt |
| Schutzart: | IP 44 |
| Gewicht: | 1,5 kg |
| Max. Einschaltdauer: | 4 Minuten |
| Anschlusskabel/Adern: | 2,5 Meter / 4-adrig |
| Max. Rolladenfläche: | 5 m2 (Kunststoff)** |
| 4 m2 (Aluminium)** | |
| 2 m2 (Holz)** | |
| Garantie: | 10 Jahre* |
Berechnung der benötigten Zugkraft
Wichtiger Hinweis zur richtigen Motorauswahl: Bitte wählen Sie die Motorleistung passend zum Gewicht des Rolladenbehangs. Ein unter- aber auch ein überdimensionierter Motor kann durch andauernde thermische Belastungen erhebliche Lebensdauerverluste erleiden. Falsch dimensionierte Motoren sind von unserer 10-Jährigen Garantie ausgenommen. Nutzen Sie deswegen gerne die nachfolgende Gewichtsermittlung, die Ihnen den passenden Motor nennt.

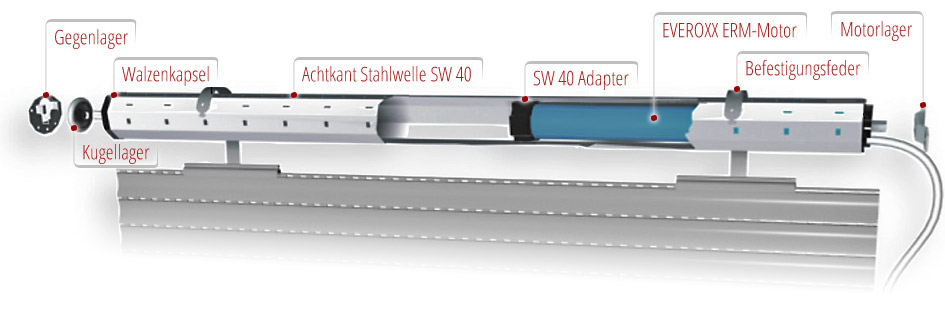

Montagebeispiel
Die nachfolgende Grafik soll Ihnen zeigen, wie die EVEROXX-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Motor befindlichen Vierkant-Zapfens und dem im Lieferumfang befindlichen Motorlager am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager mittels des Gegenlagers gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.

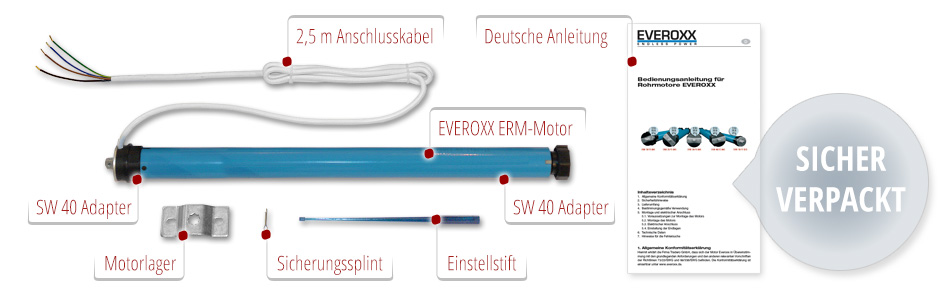

Lieferumfang
EVEROXX-Motoren werden grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie das Motorlager inkl. Sicherungssplint, der Einstellstift oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.
Bedienungsanleitung und technische Zeichnung

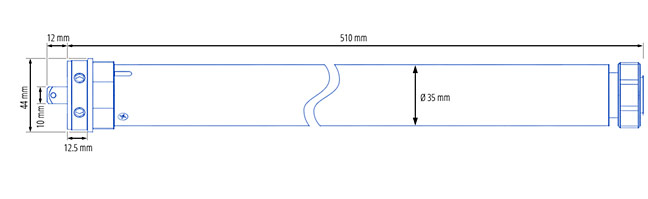

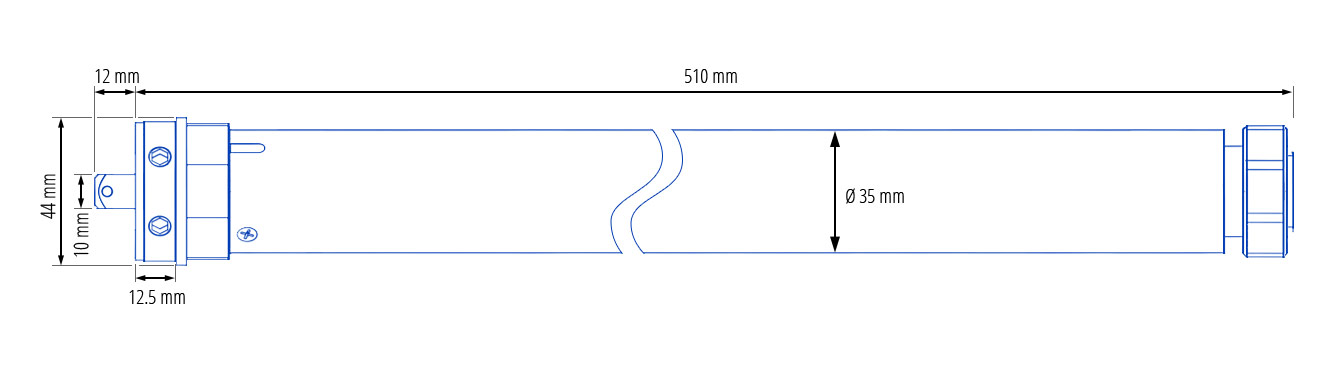

Um die Installation so einfach wie möglich zu machen, stellen wir Ihnen folgende bemasste technische Zeichnung des ERM-Motors bereit.
Einbauanleitung
Damit Ihnen der Einbau unserer ERM-Rolladen-Motoren so einfach und schnell wie möglich gelingt, haben wir Ihnen eine ausführliche Rolladenmotor-Einbauanleitung vorbereit. Am Beispiel einer Rolladen-Renovierung mit Umrüsten von manueller Gurtbedienung auf ERM-Rolladen-Motoren erfahren Sie wie Sie am besten vorgehen:
